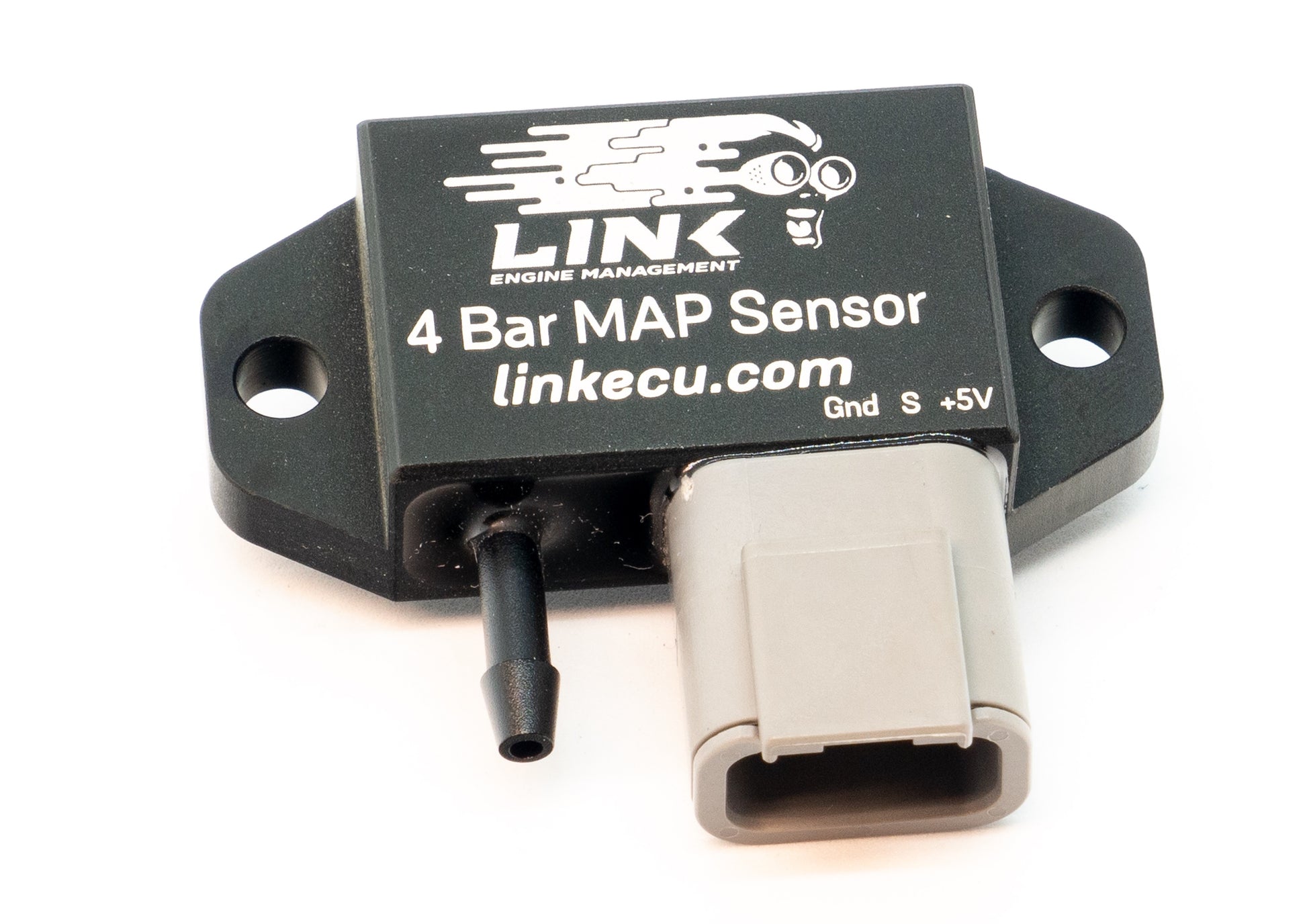

Link MAP-Sensor 4 bar Absolutdruck
Der Link MAP-Sensor erfasst den absoluten Saugrohrdruck von 0 bis 4 bar. Der Messbereich eignet sich für Turbo- und Kompressormotoren mit bis zu 3 bar Überdruck. Absolutdruck und Ladedruck sind dabei zu unterscheiden: Der nutzbare Überdruckbereich berücksichtigt den atmosphärischen Umgebungsdruck. Das Drucksignal steht der Motorsteuerung für die lastabhängige Abstimmung von Einspritzung und Zündung sowie für entsprechend eingerichtete Überwachungsfunktionen zur Verfügung.
Technische Details
- Messbereich: 0–4 bar absolut
- Bis 3 bar Überdruck
- Aluminiumgehäuse mit Zweilochbefestigung
- 4-mm-Schlauchtülle
- Versorgung: 4,75–5,25 V; Stromaufnahme bis 10 mA
- Kalibrierpunkte: 0,5 V = 45 kPa; 4,5 V = 375 kPa
Anwendung und Kompatibilität
Für Link ECUs und andere Steuergeräte mit passendem analogem MAP-Eingang.
Einbau und Einrichtung
Den Sensor höher als den Saugrohranschluss montieren. In PCLink die Kalibrierung „Link 4 Bar“ auswählen. Nicht oberhalb von 3 bar Überdruck verwenden; für Saugmotoren empfiehlt der Hersteller eine andere Messbereichsausführung.
Lieferumfang
1 × MAP-Sensor und 1 × dreipoliger Deutsch-DTM-Steckersatz.
Hersteller-Artikelnummer: 101-0165
